微流控芯片成型解決方案

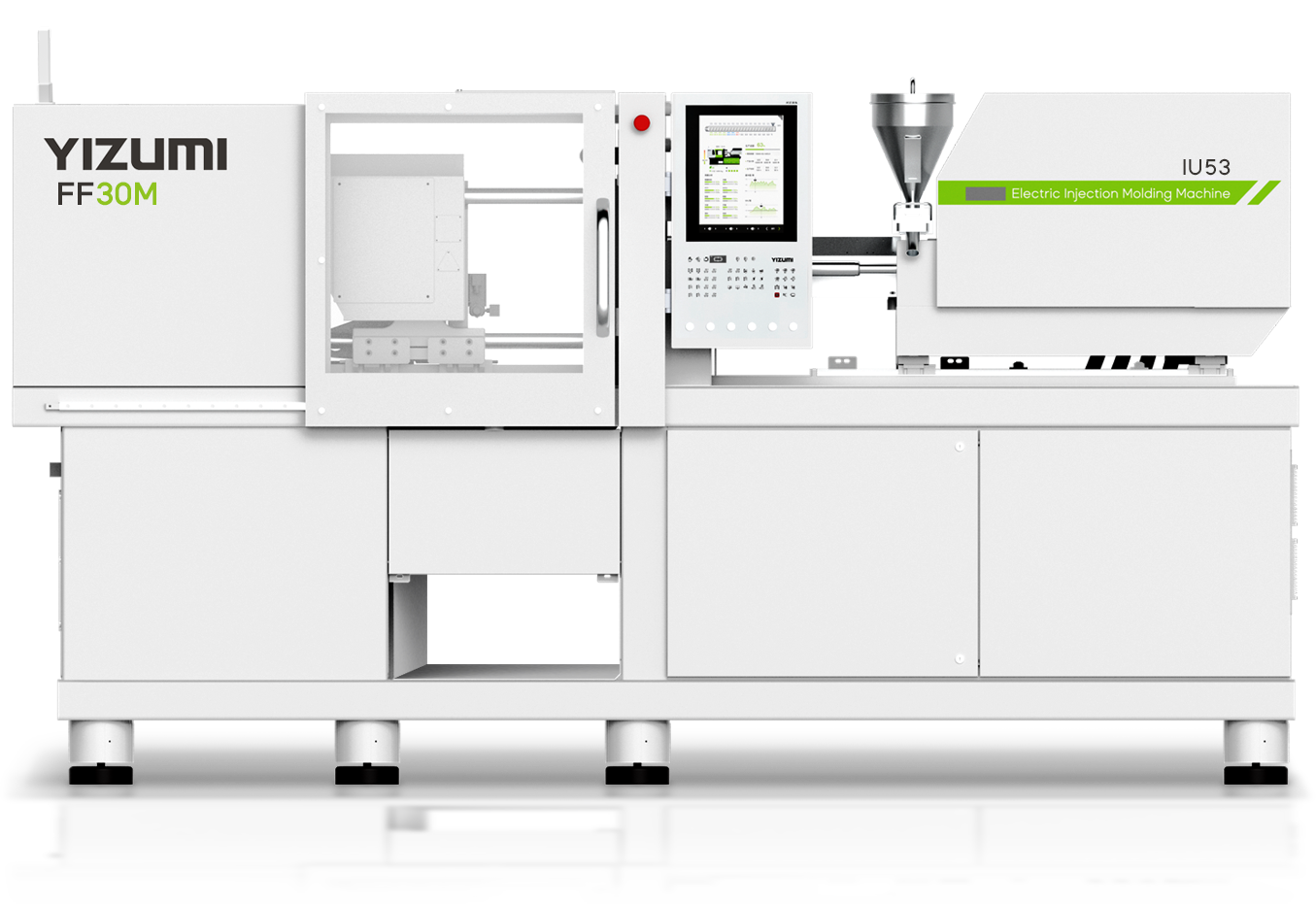

FF30M
方案介紹：
又稱其為芯片實驗室(Lab-on-a-Chip）是把生物、化學、醫學分析過程的樣品制備、反應、分離、檢測等基本操作單元集成到一塊微米尺寸的芯片上，自動完成分析全過程，給出檢驗結果。被認為是生命科學技術發展領域的“顛覆性”技術和產品。
產品具有體積小、使用樣品及試劑量少、能耗低，且反應速度快、方便攜帶等特點。
以微米級精密注塑實現微流控芯片（Microfluidics chip）超高精度解決方案
高分子材料注塑成型是微流控芯片制作的主要加工方式之一。此次方案微流控芯片采用PMMA材料，產品核心部分由圓組成點陣。微結構直徑0.07mm，最小間距0.17mm，結構尺寸極小，體現出了注塑機極致的精度和穩定性。
伊之密微型精密注塑機通過獨特的鎖模及注射單元設計，搭配高剛性結構設計及專用的控制系統，具備極致的精度及超高穩定性，實現微米級精密注塑，滿足超高精度微流控芯片的生產需求。同時，其潔凈設計特點，使其可廣泛應用于醫療、3C等有潔凈室等級需求的應用領域。
價值優勢：
伊之密微型精密注塑機 —— 極準 ? 極穩 ? 極可靠
- 鎖模單元
1. 超強剛性結構
優化模板、機架及射膠結構，高剛性模板設計，碼模面變形量＜0.03mm。
2. 分體抱手設計
有效減少尾板變形對十字頭的影響，提升十字頭和機鉸的穩定性。
3. 動/定模板獨立強化
分體式支撐+優化熱傳導設計，防止熱變形，確保模板平行度。
4. 鎖模力精準控制
采用編碼器調模技術，鎖模力精度達3.5kN。
5.高直進度
高精度線性導軌設計，直進度達0.01mm。
- 注射單元
1. 雙絲桿射臺技術
高精度射嘴結構，軸間負荷均勻分布，消除射嘴傾覆力影響，提高射嘴接觸精度，保障射膠過程穩定可靠。
2. SDC智能直控技術
0.125ms超快響應，實現極致精度控制。
- 潔凈設計
全電驅動，避免液壓油污染，可以針對醫療，3C等行業應用搭載適合不同潔凈室等級需求的潔凈配置。
產品信息：

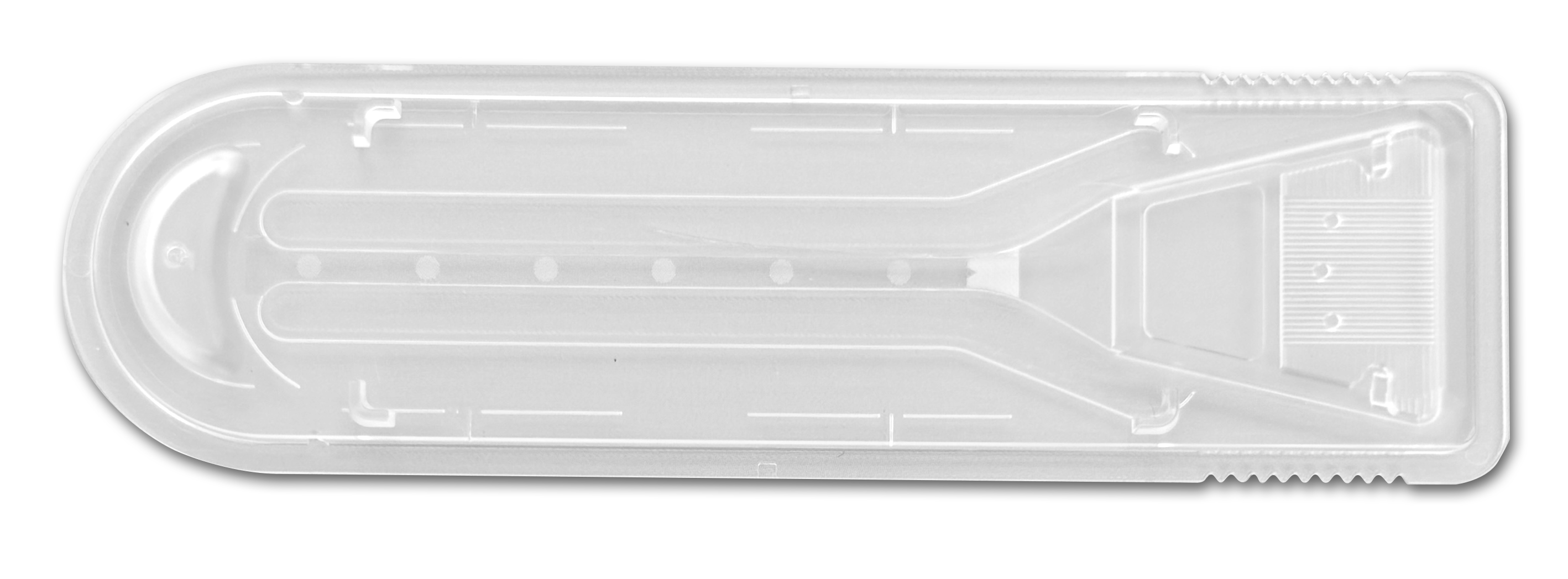

微流控芯片
（1）成型腔數：一出2
（2）材料：PMMA
（3）芯片尺寸(LxWxH)：97.10 x 28.10 x 4.00mm
（4）微結構尺寸：直徑0.07mm
（5）成型周期：15±1s
（6）合作伙伴：蘇州捷仕達模具科技有限公司、庫卡機器人公司
※以上數據系廠內測試檢驗得出，供您參考，具體數據根據設備配置實測確定
